【参考】AI地球村沙盘样例制作详解

发表时间:2019-03-21 09:39



为了更清晰地回答“AI地球村沙盘是什么鬼?”这个问题,创·造大赛组委会的AI地球村沙盘样例制作详解,新鲜出炉~


没有思路的选手们尽情地参考吧~但是,如果你有更好的创意,欢迎你突破样例,大胆地去创造!毕竟地球这么大,我们都想看~


01

样例解读

我们的AI地球村沙盘样例,旨在体现AI地球的设计理念,通过对迪拜真实自然环境的塑造,结合现代科技手段,从微观角度出发,展现宏观智能气象的概念,展现新时代智能物联、智慧城市、智能家居、智能生态的设计思路,从而倡导学生关注地球环境,树立可持续发展观念,关注和解决身边的环境问题。

02

样例沙盘实际尺寸

93cm*93cm


(根据赛题要求,沙盘制作尺寸不大于100cm*100cm。)


03

样例沙盘装置及材料


ABS板材、彩色EVA、珍珠棉、建筑折纸、强化泡沫板、木质板、雪弗板、卡纸、开源主板、开源传感器、气象基本要素传感器、标准舵机、水泵、杜邦线、LED闪光灯、蜂鸣器等


04

样例沙盘场景



沙盘还原了阿拉伯联合酋长国城市城市迪拜的热带沙漠气候中的沙漠、荒地等场景,同时也加入了符合当地特色的植被、特色建筑物以及人文景观。


(根据赛题要求,制作必须以世界气候带为模拟场景,必须从气象、环境、生态角度出发。)



重点

敲黑板、划重点!

样例沙盘制作7大步骤来啦!

同时附上样例沙盘物料清单届大赛部分作品

够意思吧~


听说你很着急,先看目录~


目录


1.制作底板

2.沙盘基底制作

3.主色调确立

4.城市规划

5.体现气候特性

6.安装装饰物

7.添加智慧物联模块


附件1.样例沙盘物料清单

附件2.上届大赛部分作品

05

样例沙盘制作7大步骤

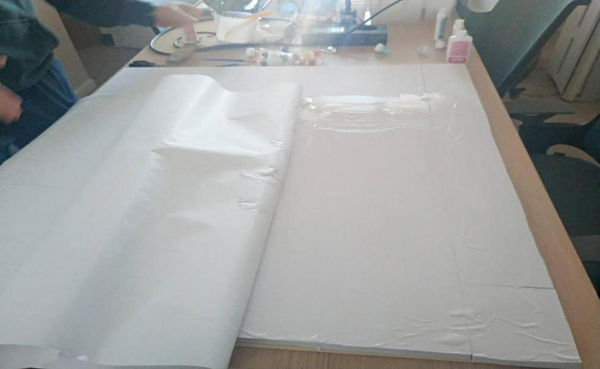

1. 制作底板:


ABS板材与木板粘合——在底板上均匀涂抹乳胶并覆盖上一层白纸——绘出详细的搭建草图;


(此步骤仅满足本作品需求,并不限于此。参赛队伍底板可以使用木板或泡沫板铺上白纸直接搭建。符合赛题要求即可。)





2. 沙盘基底制作:


粘贴高密度泡沫板初步塑造形状——均匀涂抹石膏——用水景膏简单上色制作海岸;


(高密度泡沫板质地均匀,易塑性强。涂抹石膏的目的是因为石膏柔软以塑性,而且上色容易。参赛队伍可以在泡沫板上直接切割出地型即可,地形还原没有硬性要求简单处理就好。如果有以沙漠为主题的队伍也可以将细沙直接撒在底盘上用乳胶粘贴即可,雪地为主题的队伍同样可以用泡沫碎屑作为雪的替代品。此步骤仅满足本作品需求,并不限于此。石膏可以使用类似品代替,根据自身沙盘设计不使用也可。)

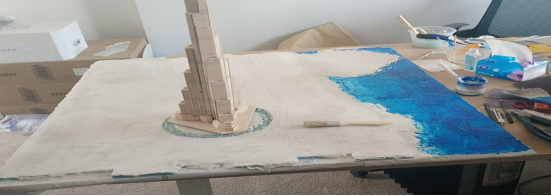

3. 主色调确立:


在石膏板上进行沙盘塑型,体现出高低起伏的地形——将提前拼装好的哈利法塔模型固定在预留的位置;(但是要注意,沙盘需要体现出气候特色哦~


(此步骤仅满足本作品需求,并不限于此。本沙盘的哈利法塔是直接采购的拼接木质模型,建筑物也可直接使用泡沫搭建、3D打印、纸质粘合的方式制作,实际搭建符合赛题要求即可。)

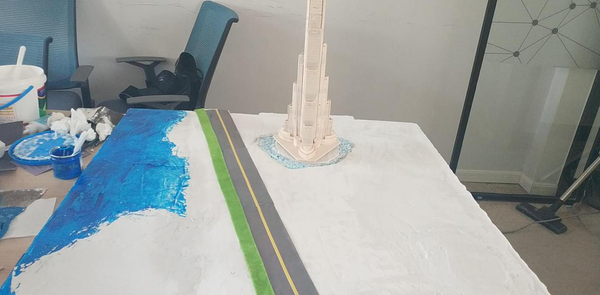

4. 城市规划:


裁剪道路贴纸——按照城市规划草图铺设道路;


(根据赛题要求,制作要体现城市规划,当然城市规划也可以被理解为乡村、小镇、街角,并不一定体现大场景大城市。此步骤仅满足本作品需求,并不限于此。也可直接使用颜料绘制或卡纸代替,如需要乡间小路的队伍也可以使用超轻黏土捏制,制造崎岖感。)

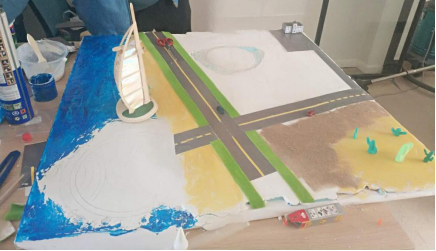

5. 体现气候特性:


使用颜料绘制沙滩——裁剪草地贴纸完成沙盘局部制作;


(图中沙盘附件区域是以干草为原料粘贴而成的荒漠地带,沙漠以颜料绘制而成,仙人掌是用超轻黏土手工制作而成。如需要制作树木,花草的队伍可以使用卡纸裁剪而成。此步骤仅满足本作品需求,并不限于此。亦可以使用纸板、卡纸、泡沫、木料等自制景观。实际搭建符合赛题要求即可。)

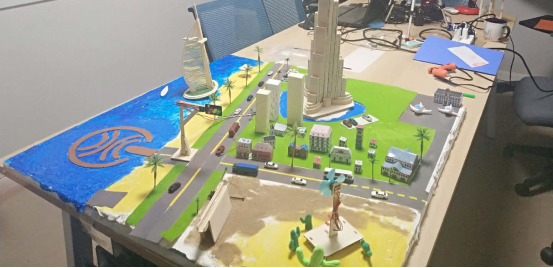

6. 安装装饰物:


粘贴汽车模型、房屋纸膜等装饰物——安装事先编好程序的智能硬件,如:智能交通灯(智慧交通)、自动浇花系统(智慧农业)、风力发电机(节能减排)等。自动浇花系统:利用了土壤湿度传感器测量土壤的湿度,当湿度小于设置的数值时,水泵会出水进行浇花。


本沙盘汽车模型为直接购买素材,房屋纸模部分是由卡纸手工搭建,房屋和汽车制作方法可以使用卡纸裁剪,也可以使用激光切割,3D打印等方法。


沙盘制作要求可选择但不限于智能气象站,气象物联,智慧农业,智能应急疏导,节能减排,城镇规划等。


此步骤仅满足本作品需求,并不限于此。参赛队伍可根据所选主题,设置相关的各类物联设施,森林主题的队伍可以制作防火报警设施,极地主题的队伍可以设置智能保温设施等。本沙盘智能硬件结构搭建均使用木棒、木棍、超轻黏土等物品手工搭建。参赛选手可自行选择智能模块及模型搭建,使用废旧物品,环保材料为评比加分项。实际搭建符合赛题要求即可。


注意:结构件搭建不得使用带有教学属性的结构件搭建,本句的官方解释为:不能所有的结构都采用一个类型的教学属性套件,也就是说一个设备或者景观里不能都是同一套件搭建完成,可以使用套件中的单独零件、单独结构来进行制作。)




7. 添加智慧物联模块:

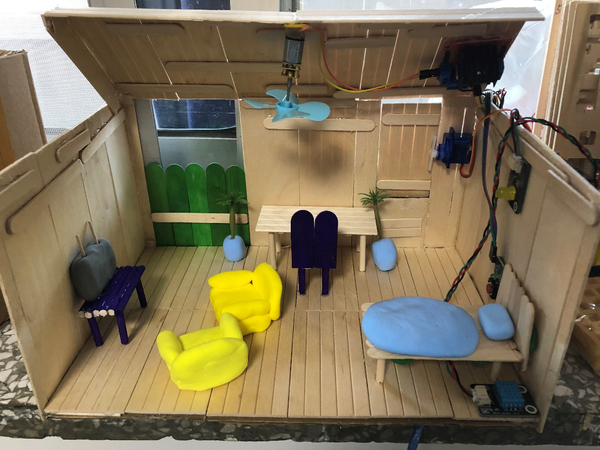

此处是一个放大版的房屋模型,内部增加气象传感器测量气象要素实现家庭物联网的功能。如:


1.当温湿度传感器测得的温度达到28摄氏度及以上时,风扇会转动;


2.当风速传感器测量的风速达到设置的数值及以上或雨速达到设置的数值及以上时,常开的窗户会自动关闭;


3.当有人靠近门口时,大门会自动打开。


房屋模型可使用冰棍棒、木棍等耗材手工搭建。参赛队伍可以自由发挥,根据气象的各种要素,如风速、降雨、温度等制作适合自己沙盘主题的智慧气象装置。此步骤仅满足本作品需求,并不限于此。可根据自身沙盘主题自由选择气象物联模块。实际搭建符合赛题要求即可。)



注意事项


1. 沙盘可复制性强、易搭建,加分!


2. 沙盘因地制宜合理运用技术,实现AI地球理念,加分!


3. 沙盘必须有一定的交互效果,体现地球村的整体规划或细节设计;


4. 沙盘要解决实际问题,有创意,要亲自动手制作,把想法变为现实;


5. 初赛要提交作品的创新来源、设计原理、理论推演、作品完成的视频演示、

所用物料清单、成本核算等资料;


6. 尊重赛题要求,不要跑题哦~

A

附件1.样例沙盘物料清单










B

附件2.上届大赛部分沙盘作品



完毕!

还有问题,欢迎致电询问哦~

预祝各位参赛选手都能作出好的作品!
